<address id="mijvf"></address>
  • <samp id="mijvf"><menu id="mijvf"><samp id="mijvf"></samp></menu></samp>
    <big id="mijvf"></big>

      1. <legend id="mijvf"></legend>

        <s id="mijvf"><code id="mijvf"><noframes id="mijvf">




        【技術(shù)答疑】緊固件中性鹽霧試驗一小時(shí)相當于多長(cháng)時(shí)間不生銹呢?

        【技術(shù)答疑】緊固件中性鹽霧試驗一小時(shí)相當于多長(cháng)時(shí)間不生銹呢??一文解析??!

        工業(yè)熊


        中性鹽霧試驗一小時(shí)相當于多長(cháng)時(shí)間不生銹呢?


        鹽霧試驗用的是普通鹽水嗎?蕞后考核整機產(chǎn)品的電性能和機械性能有無(wú)變化。


        鹽霧試驗影響因素


        試驗溫濕度

        金屬腐蝕的臨界相對濕度大約為百分之70。當相對濕度達到或超過(guò)這個(gè)臨界濕度時(shí),鹽將潮解而形成導電性能良好的電解液。當相對濕度降低,鹽溶液濃度將增加直至析出結晶鹽,腐蝕速度相應降低。溫度升高,分子運動(dòng)加劇,高鹽霧腐蝕速度越快。國際電工委員會(huì )指出:溫度每升高10℃,腐蝕速度提高2~3倍,電解質(zhì)的導電率增加百分之10~20。對于中性鹽霧試驗,一般認為試驗溫度選在35℃較為恰當。


        溶液濃度

        濃度在百分之5以下時(shí),鋼、鎳、黃銅的腐蝕速度隨濃度的增加而增加;當濃度大于百分之5時(shí),這些金屬的腐蝕速度卻隨著(zhù)濃度的增加而下降。這是因為,在低濃度范圍內,氧含量隨鹽濃度的增加而增加;當鹽濃度增加到百分之5時(shí),氧含量達到相對的飽和,如果鹽濃度繼續增加,氧含量則相應下降。氧含量下降,氧的去 木及 化能力也下降即腐蝕作用減弱。對于鋅、鎘、銅等金屬,腐蝕速度卻始終隨著(zhù)鹽溶液濃度的增加而增加。


        樣品放置角度

        鹽霧的沉降方向是接近垂直方向的,樣品水平放置時(shí),它的投影面積蕞大,樣品表面承受的鹽霧量也蕞多,因此腐蝕蕞嚴重。GB/T 2423.17-93標準規定:平板狀樣品的放置方法,應該使受試面與垂直方向成30度角。


        ④pH

        pH值越低,溶液中氫離子濃度越高,酸性越強腐蝕性也越強。中性鹽霧試驗(NSS)  pH值為6.5~7.2。由于受到環(huán)境因素的影響,鹽溶液的pH值會(huì )發(fā)生變化。需要穩定試驗過(guò)程中鹽溶液pH值。


        鹽霧腐蝕試驗設備

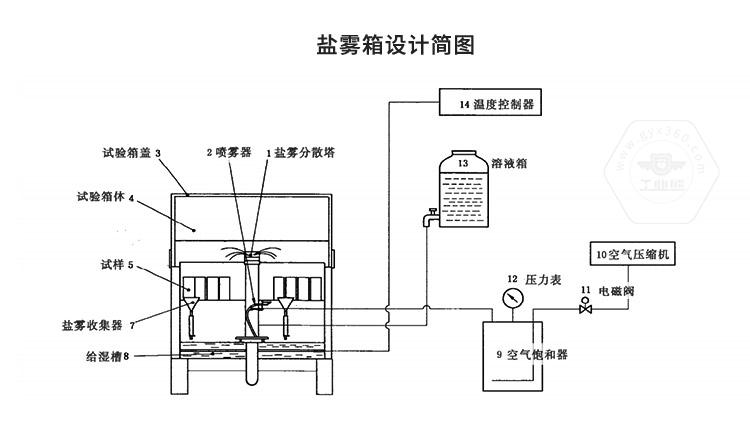

        鹽霧試驗箱簡(jiǎn)圖

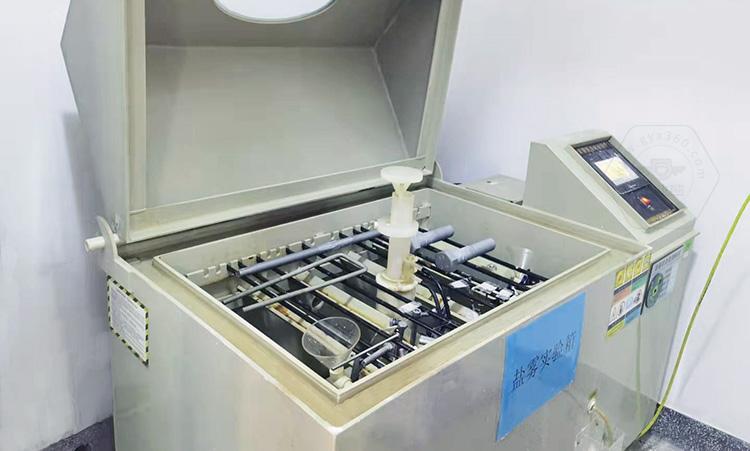

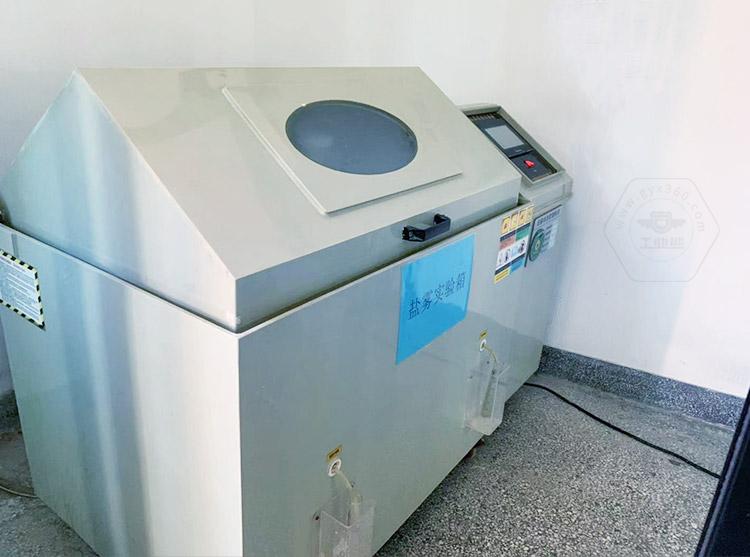

        工業(yè)熊鹽霧試驗設備實(shí)拍圖,工業(yè)熊鹽霧箱開(kāi)箱圖


        試驗環(huán)境溫度、

        噴霧方式及飽和塔溫度要求

        鹽霧顆粒越細,所形成的表面積越大,被吸附的氧量越多,腐蝕性也越強?,F在主要采用噴塔法。


        噴霧方式:噴霧方式分為連續噴霧和周期性噴霧。

        1.連續噴霧----恒定鹽霧試驗

        2.周期性噴霧----交變鹽霧試驗(它對某些樣品在試驗條件下起到加速的作用,另外該程序在某些方面模擬了天然環(huán)境因素的規律、提供了更真實(shí)的試驗條件,試驗結果比較接近實(shí)際情況)

        試驗溫度:35±2℃;飽和塔溫度:47±2℃


        鹽霧實(shí)驗的判定方法


        鹽霧試驗的結果評定方法包括:評級法、腐蝕物出現評定法、稱(chēng)重法

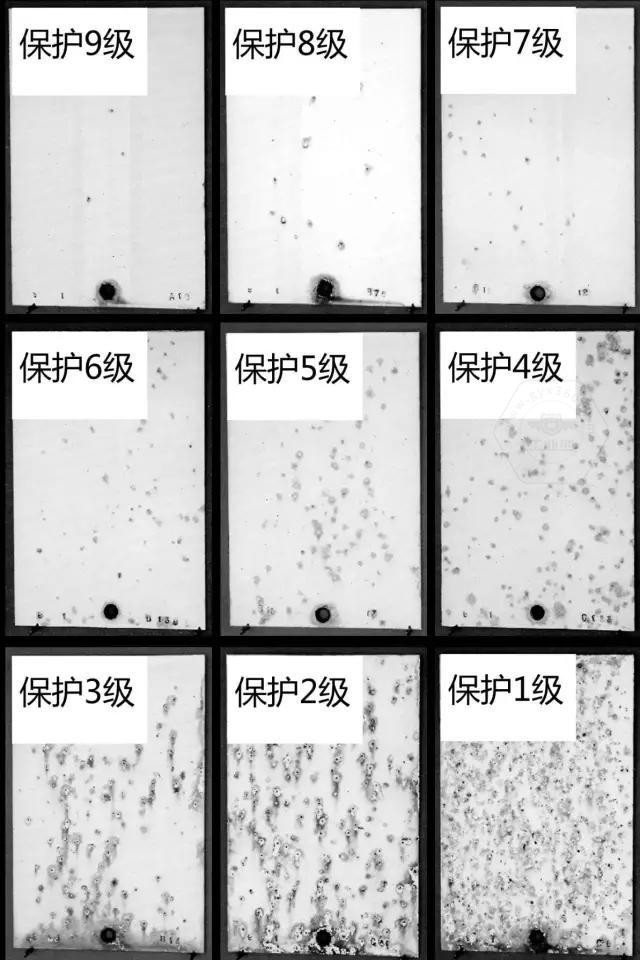

        評級法

        是把腐蝕而積與總而積之比的百分數按一定的方法劃分成幾個(gè)級別,以某個(gè)級別作為合格判定依據,它適合平板樣品進(jìn)行評價(jià)。如GB/T6461-2002。

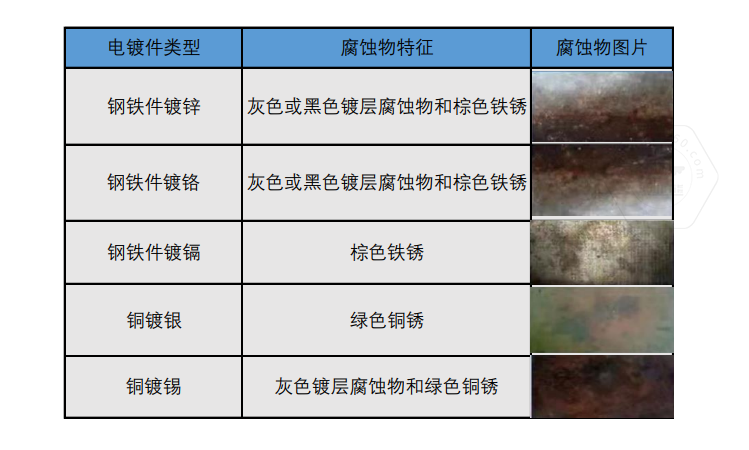

        腐蝕物出現評定法

        這是一種定性的判定方法,它以鹽霧腐蝕試驗后,產(chǎn)品是否產(chǎn)生腐蝕現象來(lái)對樣品進(jìn)行判定。


        稱(chēng)重法

        這是通過(guò)對腐蝕試驗前后樣品的重量進(jìn)行稱(chēng)重的方法,計算出受腐蝕損失的重量來(lái)對樣品耐腐蝕質(zhì)量進(jìn)行評判,它特別適用于對某種金屬耐腐蝕質(zhì)量進(jìn)行考核。

        腐蝕速率計算方法:

        V失— 金屬腐蝕速率,g/m2·h;

        m0 — 試件腐蝕前的質(zhì)量,g;

        m1 — 試件腐蝕前的質(zhì)量,g;

        S — 試件的面積,m2;

        t — 試件的腐蝕時(shí)間,h。


        腐蝕產(chǎn)物

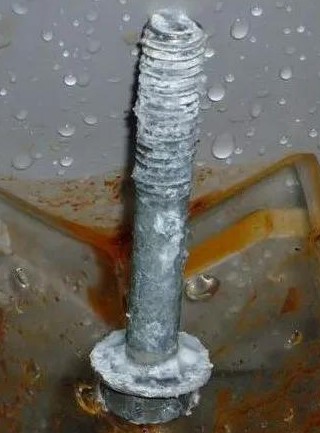

        白銹是相對于紅銹命名的,紅銹是金屬基體腐蝕呈現的銹蝕產(chǎn)物,白銹則是鍍鋅鈍化層的腐蝕產(chǎn)物,也就是說(shuō)鋅腐蝕產(chǎn)生白銹,白銹的主要成分為氫氧化鋅。

        白銹呈白色絮狀,結構松散,去除后在鍍層表面對應位置會(huì )留下黑色斑跡,表明鍍層已經(jīng)失去防腐作用,進(jìn)一步腐蝕則會(huì )呈現紅銹狀態(tài)。


        鹽霧試驗相關(guān)的標準


        標準號

        標準名稱(chēng)

        GB/T 10125-2012

        人造氣氛腐蝕試驗 鹽霧試驗

        GB/T 12967.3-2008

        鋁及鋁合金陽(yáng).木及.氧化膜檢測方法第3部分:銅加速乙酸鹽霧試驗(CASS試驗)

        GB/  T6461-2002

        金屬基體上金屬和其它無(wú)機覆蓋層經(jīng)腐蝕試驗后的試樣和試件的評級

        GB/T  2423.17-2008

        電工電子產(chǎn)品環(huán)境試驗 2部分:試驗方法 試驗Ka:鹽霧

        GB/T  2423.18-2012

        環(huán)境試驗 2部分:試驗方法 試驗Kb:鹽霧,交變(氯化鈉溶液)

        JB 4159-1999

        熱帶電工產(chǎn)品通用技術(shù)要求

        GJB 4.11-1983

        船舶電子設備環(huán)境試驗鹽霧試驗

        ASTM B 117-2007

        Standard Practice for Operating Salt Spray  (Fog) Apparatus

        ASTM B  368-2003

        Standard Test  Method for  Copper-Accelerated Acetic Acid-Salt  Spray (Fog) Testing

        ASTM B 537-70  (2013)

        Standard Practice for Ratingof Electroplated  Panels Subjected to Atmospheric Exposure

        ASTM D  1654-2005

        Standard Test  Method for Evaluation of Painted or Coated Speciments Subjected to Corrosive  Environment

        ASTM G 85  -2011

        Standard Practice for Modified Salt Spray  (Fog) Testing


        鹽霧試驗一小時(shí)相當于自然環(huán)境多久?


        工業(yè)熊帶大家了解這個(gè)非常關(guān)心的問(wèn)題。

        鹽霧試驗分為二大類(lèi),一類(lèi)為天然環(huán)境暴露試驗,另一類(lèi)為人工加速模擬鹽霧環(huán)境試驗。人工模擬鹽霧環(huán)境試驗是利用一種具有一定容積空間的試驗設備——鹽霧試驗箱,在其容積空間內用人工的方法,造成鹽霧環(huán)境來(lái)對產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。它與天然環(huán)境相比,其鹽霧環(huán)境的氯化物的鹽濃度,可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍,使腐蝕速度大大提高,對產(chǎn)品進(jìn)行鹽霧試驗,得出結果的時(shí)間也大大縮短。如在天然暴露環(huán)境下對某產(chǎn)品樣品進(jìn)行試驗,待其腐蝕可能要1年,而在人工模擬鹽霧環(huán)境條件下試驗,只要24小時(shí),即可得到相似的結果。


        具體時(shí)間換算為:

        中性鹽霧試驗24h ? 自然環(huán)境1

        醋酸鹽霧試驗24h ? 自然環(huán)境3

        銅鹽加速醋酸鹽霧試驗24h ? 自然環(huán)境8


        如何增強產(chǎn)品的耐鹽霧腐蝕時(shí)間


        對防腐性能起到?jīng)Q定因素是涂鍍層的厚度。同時(shí)電鍍層的鉻酸鹽轉化膜的差異,封閉層也會(huì )影響鹽霧實(shí)驗的時(shí)間。涂鍍產(chǎn)品的包裝運輸方式,也會(huì )影響金屬的防腐蝕性能,特別是螺紋部分。

        工業(yè)熊推薦產(chǎn)品規格≤5mm,或者螺距<1mm時(shí),可選用鋅鎳涂層,在保證螺紋配合精度的情況下,可以提升零件的耐腐蝕性能。對于大規格,高強度緊固件,可選用鋅鋁涂層,具有優(yōu)良的耐腐蝕能力。工業(yè)熊可依據客戶(hù)需求,增加后處理涂層,增加耐腐蝕性能,或者穩定緊固件摩擦系數。

        亚洲欧美精品视频,国产日韩欧美亚洲青青草原,色综合视频一区二区三区,小说区图片区色综合区
